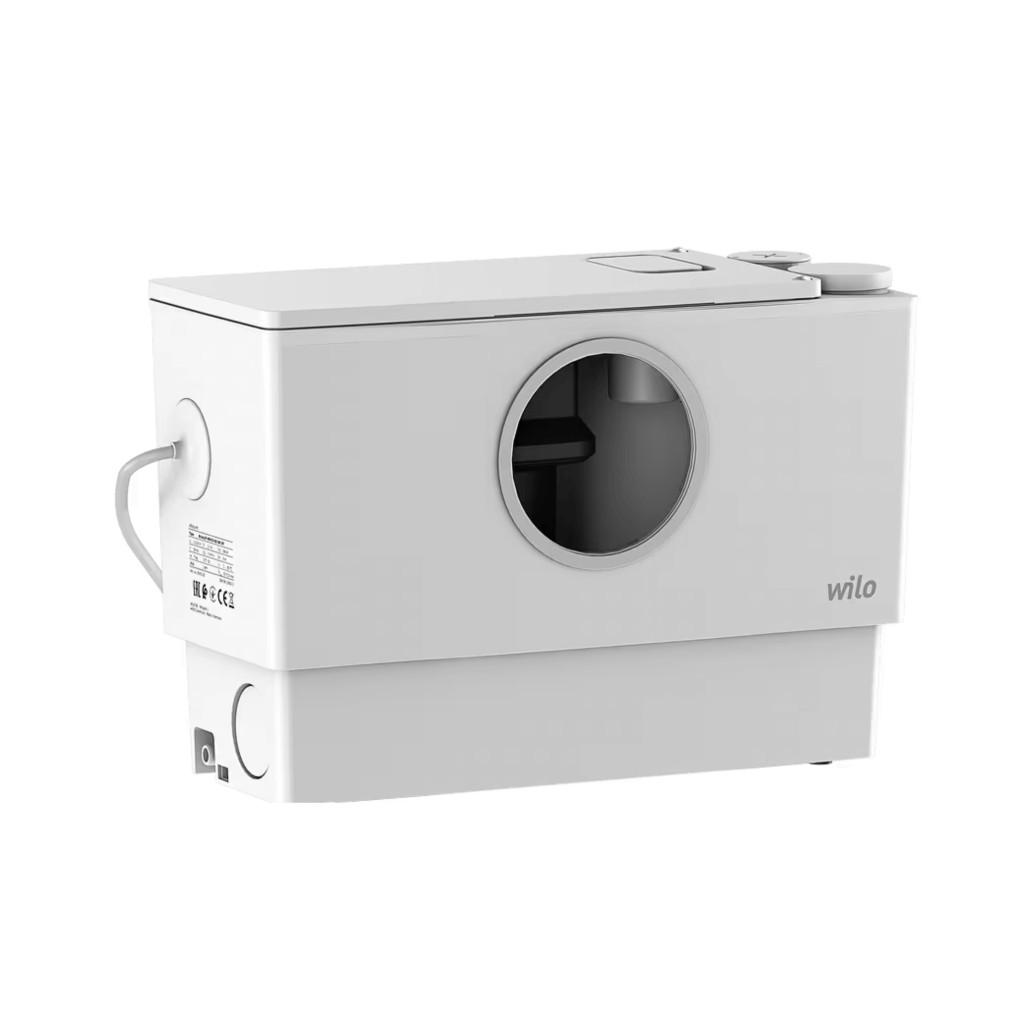

WILO DrainLift MINI3-XS/WC szennyvízátemelő telep, 230V

WILO DrainLift MINI3-XS/WC szennyvízátemelő telep, 230V
Kompakt és csatlakoztatásra kész átemelő telep mosdókagylók, zuhanyzók, fürdőkádak és WC-k vizének elvezetésére.

Háztartásban történő fekáliatartalmú szennyvíz begyűjtéshez és szállításhoz alkalmazható.


Szennyvíz-szállítás a 12050 szabvány szerint
A szennyvíz-átemelő telep megfelel az EN 12050-3 szabvány követelményeinek.



A 12050-3 szabvány szerinti berendezések esetén tartsa be a következő pontokat:
Minden csatlakoztatott vízelvezető tárgyat ugyanabban a helyiségben kell felszerelni.
A visszatorlasztási szint felett egy további WC áll rendelkezésre.



Szerkezet
Kompakt, csatlakoztatásra kész és teljesen elárasztható átemelő telep merülőmotoros szivattyúval. A merülőmotoros szivattyú forgó késekkel van felszerelve. A kések megbízhatóan felaprítják a szennyvízben lévő fekáliát. A szintérzékelés egy függőleges úszókapcsolóval történik. A légtelenítés a fedélbe van beszerelve és aktívszén-szűrővel van ellátva.



Legfeljebb öt csatlakozó áll rendelkezésre:
1 db 40 mm-es bemeneti vezeték (DN 40), visszacsapószelep nélkül, felfelé irányított kivitelben, gyárilag lezárva.
2 db 40/50 mm-es bemeneti vezeték (DN 40/50), visszacsapószeleppel, vízszintes, balos és jobbos kivitelben, gyárilag nyitott.
1 db 110 mm-es toalettcsatlakozó (DN 110), előre irányuló kivitelben, gyárilag nyitott. − Szükség esetén a toalettcsatlakozás vízszintesen jobbra is kivitelezhető. A hozzá tartozó nyílás gyárilag zárva van.
1 db 32/40 mm-es nyomócsonk-csatlakozó (DN 32/40), visszacsapószeleppel, felfelé irányuló kivitelben, gyárilag nyitott.



Szállítási terjedelem
1 db HT-csőhöz való mandzsetta (DN 32/40) (32/40 mm)
2 db 32-50 mm-es tömlőbilincs
1 db HT-csőhöz való mandzsetta (DN 110) (110 mm)
1 db szorítógyűrű
1 db 110-130 mm-es tömlőbilincs
2 db beömlőcsonk DN 50 (50 mm)
2 db HT-csőhöz való mandzsetta (DN 40/50) (40/50 mm)
2 db visszacsapószelep
2 db 50-70 mm-es csőbilincs
2 db 32-50 mm-es tömlőbilincs
2 db záródugó
6 db O-gyűrű
Aljzatrögzítő (felúszás elleni védelem): 2 db rögzítő idom csavarokkal és dübellel
Beépítési és üzemeltetési utasítás
